氣體報警控制器怎么接？對于固定在線式氣體檢測報警儀和氣體報警控制器之間的接線方式主要可以分為以4-20 mA并聯方式的分線制接法和以RS 485串聯方式的總線制接法兩大類，具體接線方式應當參照儀器說明書的氣體報警控制器接線圖來進行安裝接線。

氣體報警控制器主要是用來集中顯示多臺在線式氣體探測器的監測結果，并報警以及通過繼電器聯動控制排氣風機等設備工作的智能化儀器設備。其中，氣體報警控制器與固定式氣體檢測儀之間是通過4-20mA或RS485的數據傳輸通訊方式進行連接的，其具體接線方法步驟如下： 1、分線制4-20 mA并聯方式
采用分線制4-20mA的接線方式時，需要使用三芯屏蔽線纜，分別在氣體報警器和氣體報警控制器的VSG接線端子上進行接線，從左至右依次為紅線V（24V+）、藍線S（4-20 mA信號線）、黑線G（24V-），在氣體報警儀和氣體報警控制器的接線端子上分別按照相應的顏色和順序進行線纜的連接，就完成了單臺氣體探測器和氣體報警控制器之間的接線，然后再依次選擇氣體報警控制器的其他VSG接線端子與其他固定式氣體檢測儀的VSG接線端子進行連接。 2、總線制RS485串聯方式

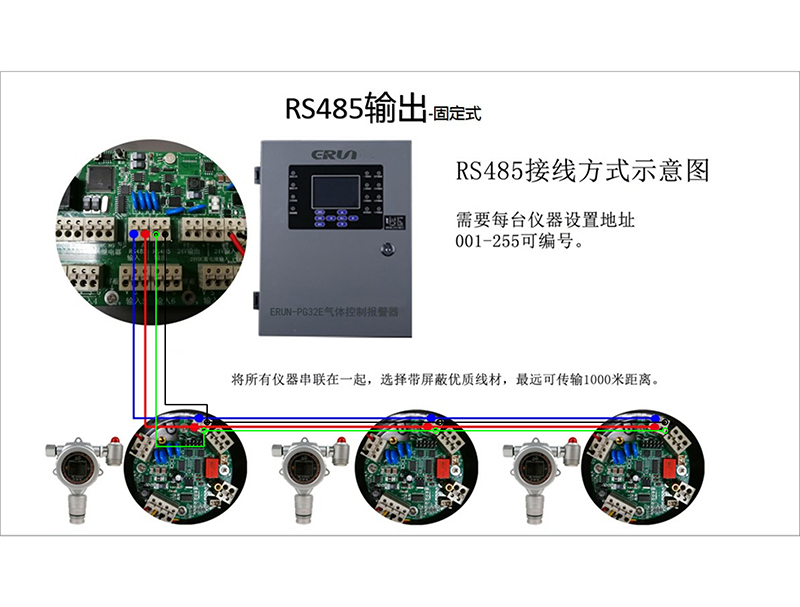

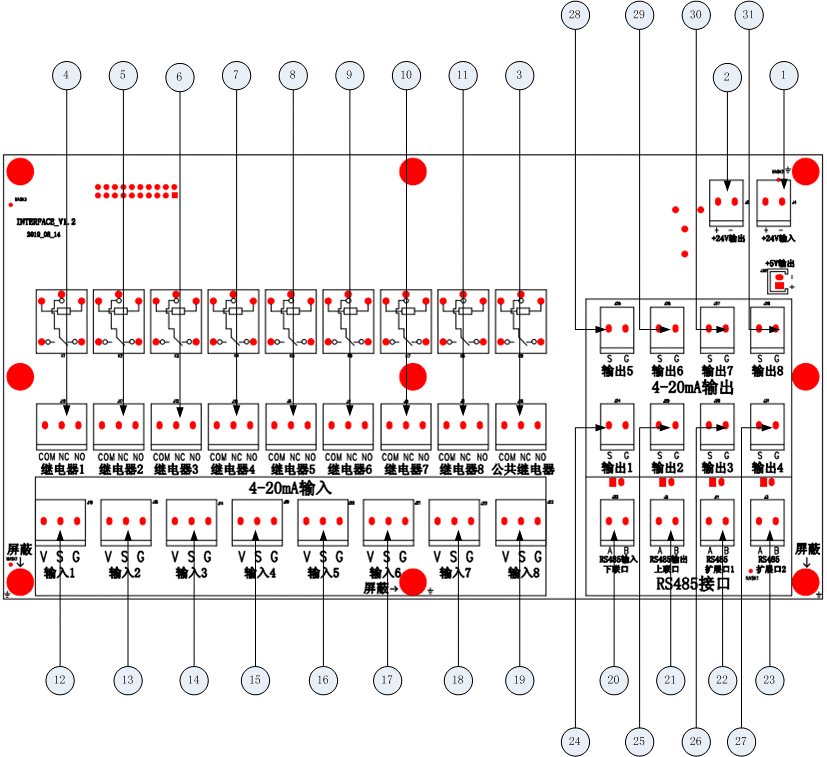

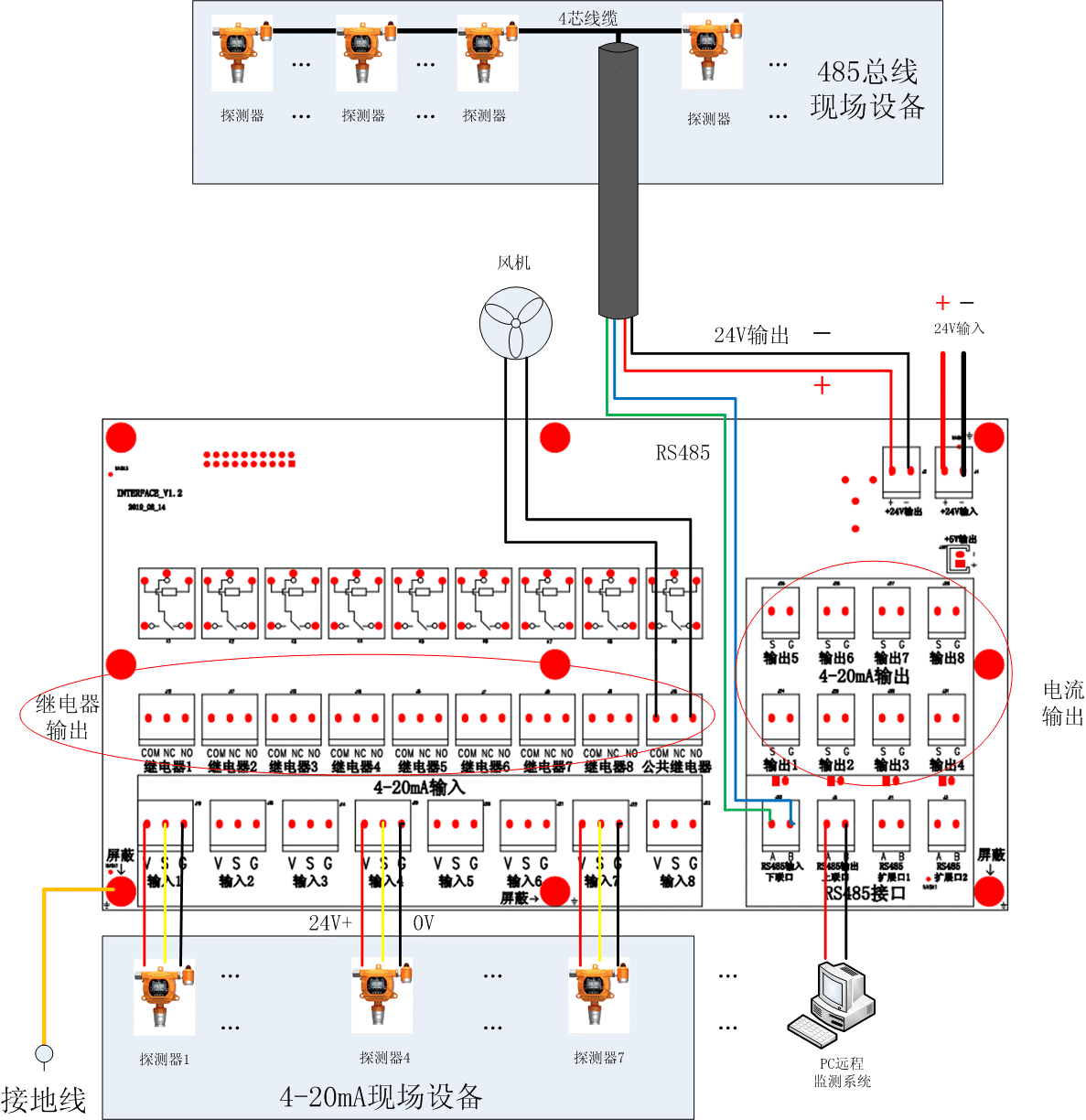

采用總線制RS485的接線方式時，需要使用四芯屏蔽線纜，分別在分別在氣體報警器和氣體報警控制器的VGAB接線端子上進行接線，從左至右依次為綠線A（485A信號線）、藍線B（485B信號線）、紅線V（24V+）、黑線G（24V-），在氣體報警儀和氣體報警控制器的接線端子上分別按照相應的顏色和順序進行線纜的連接，然后再依次將已經連接好了的在線式氣體報警儀的VGAB接線端子與其他固定式氣體檢測儀的VGAB接線端子進行連接。 以贏潤集團研發生產的ERUN-PG32E多路接口氣體報警控制器為例，同時具有分線制和總線制接線端子，可以實現接入1~255路采用總線制RS485通訊方式的固定式氣體報警器的模擬量信號或者接入1~32路分線制4-20mA傳輸模式的在線氣體報警儀的通訊數據，其內部接線端子如下圖：
